VOCs废气预处理过程中的核心设备之一——洗涤塔。洗涤塔有时还作为朂终的VOCs废气治理的末端治理设备来用，但这样的场合比较少，主要是去除水溶性的VOCs废气。针对含尘、含酸碱/恶臭的VOCs废气，洗涤塔主要是预处理的功能存在。

对于含有常见的含酸性/碱性物质的VOCs废气，大都采用洗涤系统进行处理。主要为酸碱中和反应：

NaOH+HCI=NaCI+H2O

2NaOH+H2SO4=Na2SO4+2H2O

NaOH+HNO3=NaNO3+H2O

即洗涤塔是利用污染物(如H2SO4\HCL\NH3等)能溶于水的性质，用水作为吸收介质来将废气溶解在水中或化学中和（包括氧化还原等）而达到一定的去除效率的设备。也就是用水去阻挡、加药中和、溶解稀释废气的酸碱，使经过洗涤塔设备的废气浓度和排放量减少到一定程度，或达到环保排放标准。一般分为分为立式塔和卧式塔两种。

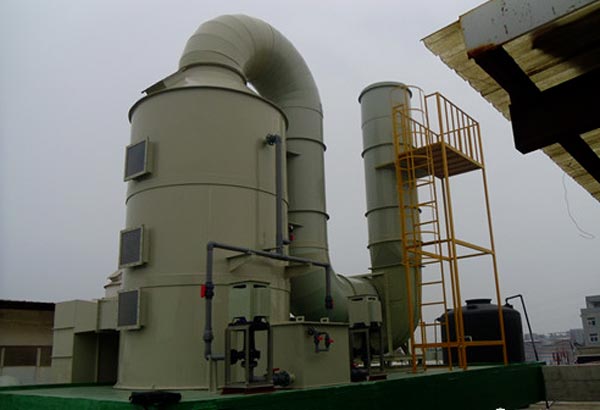

立式洗涤塔

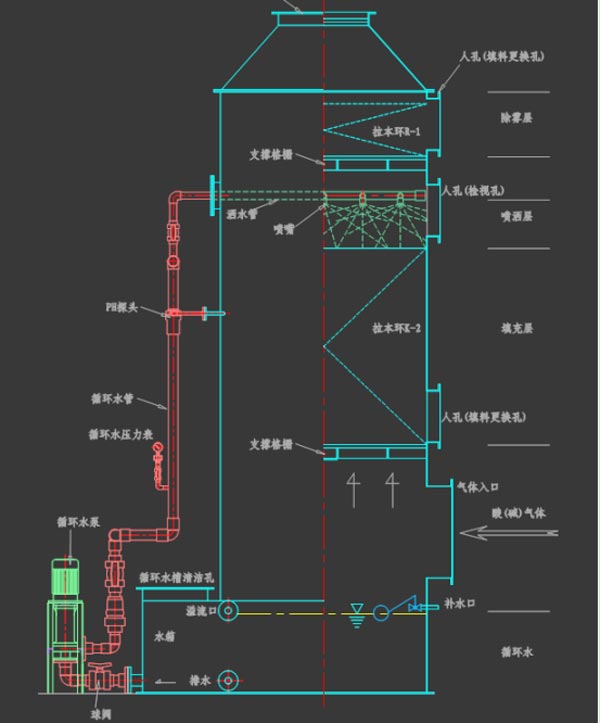

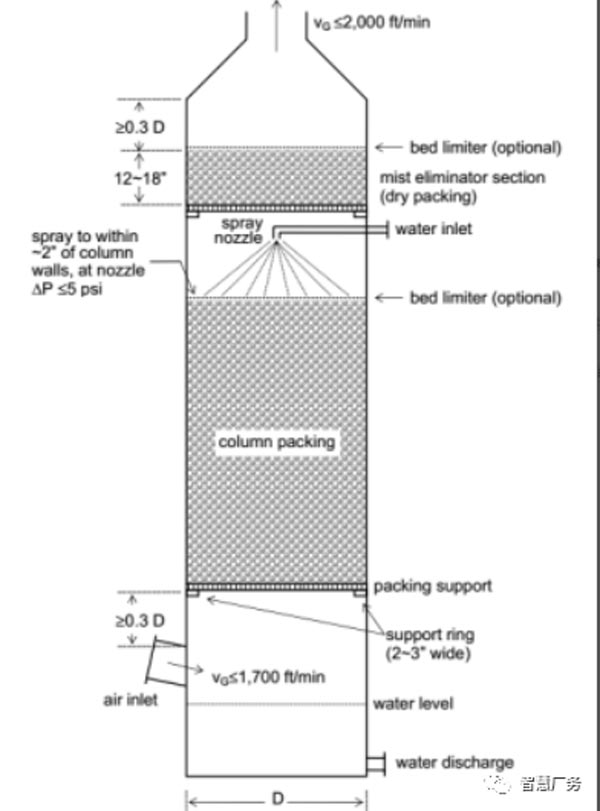

立式洗涤塔原理示意图

优点：
1、占地面积小。
2、效率比卧式塔高
3、循环水量比卧式塔少。
4、除雾效率比卧式塔好。
缺点：
1、高度受限制区域不能放置。
2、高度比卧式高。
3、操作及检修不如卧式塔方便。
应用：
1、常放置在地面或屋面高度不限制的地方。
2、吹脱塔等宜采用逆流操作的塔为立式。

卧式洗涤塔

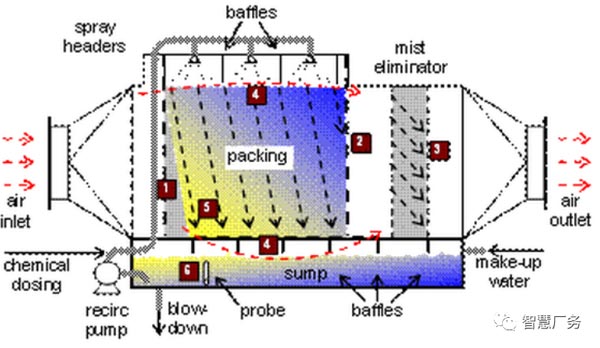

e乐彩线路登录卧式洗涤塔原理示意图

优点：
1、操作及检修方便。
2、接风管及配管方便
3、放置位置不受高度限制。
4、压损比立式稍小。
缺点：
1、效率比立式塔稍低。
2、循环水量比立式稍大。
3、气流易发生乱流而未经填料。
4、除雾器挡水效果不及立式。
应用：
1、不受空间限制可放置在室内和室外。
2、适用多塔并联系统。
3、应用在电子工业较多。

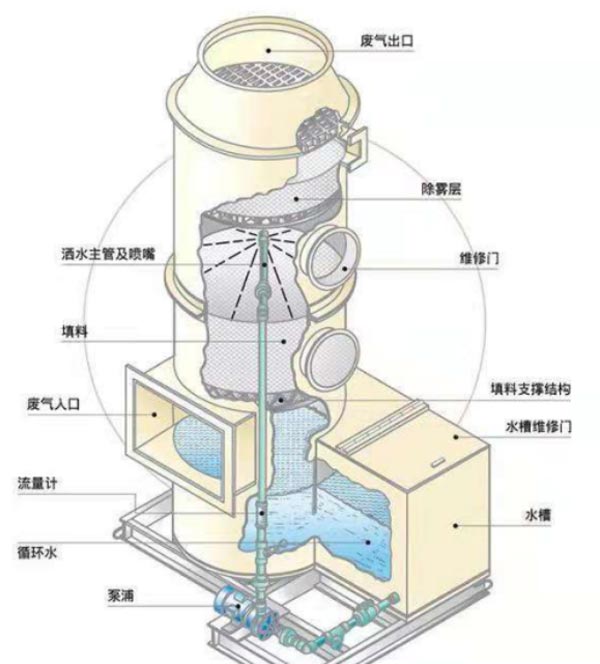

洗涤塔部件功能介绍举例

A、洗涤塔本体，由FRP（耐酸碱）材料制作成型，立式为圆形，卧式为方形。
B、循环水系统:由循环水泵/配套管路/喷嘴组成。循环水泵抽取塔底部水箱内的水经由外部PVC管道输送进塔内部喷洒层水管，通过喷嘴雾化喷洒到填料上。使整个填料湿润，废气在填充层内与水雾相撞，溶解，并与加入的药液进行化学反应。
C、填充料有两层。一是填充层，二是除雾层。填料是具有巨大比表面积和大的空隙率的介质，洒下来的大水滴撞击到多孔状的填充材成小水珠，小水珠再撞击成更小珠而形成水雾，这些水雾分布在填充料的表面及间隙里，形成一道水雾屏障增大了接触吸收废气的机率除雾层填料或丝网垫用来阻挡气流中的大液滴。
D、喷嘴:将有喷淋液雾化均匀喷洒到填料上。(每个塔内分布若干个喷嘴)
E、水箱，同本体材质(FRP)，其容量提供循环水泵3分钟之抽取量。内部设2道过滤网过滤水中杂质，防止杂质进入水泵，需要定期清洗。
F、检视及维修孔:供人员进出维修及填料的卸出或填入。
G、进排水法兰及流量控制装置。洗涤塔设定一定的排污率，定时定期排污水，并补充水和化学药品使循环吸收持续进行。
H、进出风口对接风管及风机形成抽风通道。使废气源源不断进入塔内处理后排放。

洗涤塔废气处理过程举例

洗涤塔对酸碱废气的净化是通过调整排气洗涤塔循环水的pH值来实现的，淋洗塔内物理吸收废气中的污染物是一个不稳定的可逆过程，在淋洗过程中很容易再被脱附出来，因此需要使用酸碱中和反应来对废气中存在的污染物进行处理。举例如下，如在酸性废气处理过程中发现，当pH低于7.6时，即使将循环水的电导度调至低于5 ms/cm，系统的处理效率仍然不超过60%;而当pH值高于8时，系统处理效率通常高于90%；当pH值达到10时，系统处理效率甚至超过99%。因此控制pH值是保证系统处理效率的关键参数。虽然酸性排气洗涤塔，pH值越高处理效率越好，但实际运行中pH过高会增加运行成本，并会产生结晶等问题，危及生产安全，因此pH值通常控制在8~I0同样，对于碱性排气洗涤塔，pH值通常控制在 3~6。
